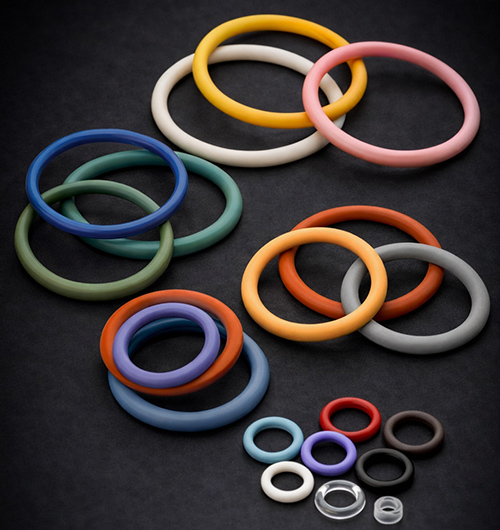

O-Ring אורינג
Ring אורינג הוא אטם אלסטי בצורת טבעת עגולה (חתך עגול), המשמש לאיטום בין שני חלקים מכניים ומספק פתרון איטום פשוט כדי למנוע מעבר של נוזלים או גזים.
הוא נקרא כך בגלל צורתו – האות האנגלית O.
האורינג הוא רכיב קטן אך קריטי במערכות תעשייתיות.
איך אורינג עובד?
כאשר מתקינים את האורינג בתוך חריץ (Groove) וסוגרים עליו שני חלקים:
- האורינג נדחס (Compression)
- הוא מתעוות מעט וממלא את המרווח בין החלקים.
- הלחץ הפנימי של הנוזל/גז דוחף אותו כלפי דפנות החריץ.
- נוצר איטום הדוק שמונע דליפה.
בתכנון נכון, ככל שהלחץ עולה – האיטום לרוב משתפר.
האורינג הוא אחד האטמים הנפוצים ביותר בעולם התעשייה ונמצא ב מערכות הידראוליות ופנאומטיות, משאבות ושסתומים, מנועים, ציוד רפואי, תעשיית מזון, תעשיית הייטק, תעשיות גז וקיטור, רכב ותעופה.
יתרונותיו של של האורינג היכולת שלו להיות עמיד ואמין בלחצים, קל להתקנה, מתאים למגוון רחב של יישומים, פשוט וזול.
לאורינג יש 2 סוגים של איטום, איטום דינמי- כאשר יש תנועה. לדוגמה, בוכנה בצילינדר או במקרים של איטום סטטי כאשר אין תנועה בין החלקים, לדוגמה, מכסה למיכל.

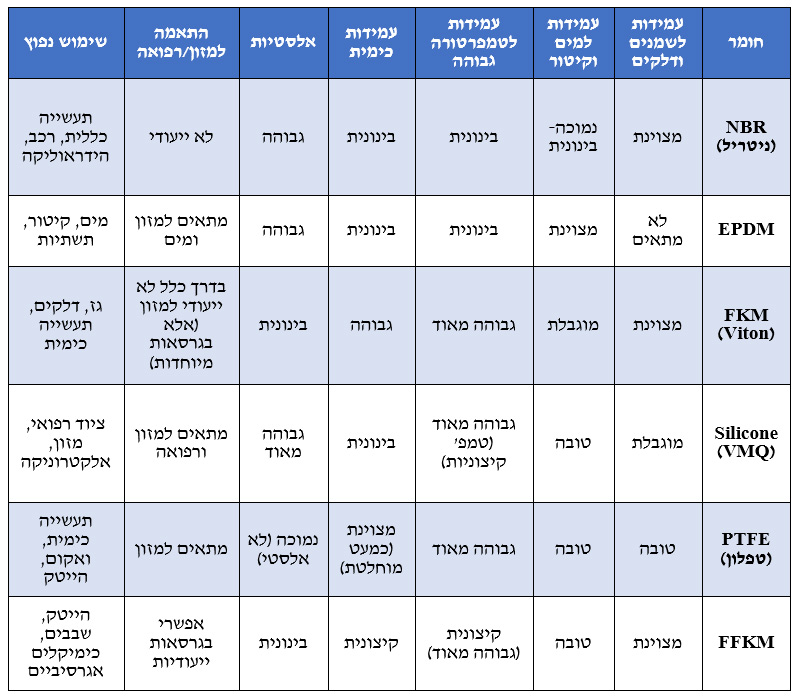

מאילו חומרים מייצרים אורינג?
פרמטרים חשובים בבחירת אורינג:
- קוטר פנימי (ID) .
- עובי חתך (CS – Cross Section) .
- טמפרטורת עבודה.
- לחץ עבודה.
- סוג החומר הנאטם (שמן, מים, גז וכו').
- מהירות תנועה (באיטום דינמי).
רוב האורינגים התעשייתיים הם 70 Shore A..
תקנים רלוונטיים:
- ASTM D2240
- ISO 868
תקנים אלו מגדירים את שיטת הבדיקה והציוד.

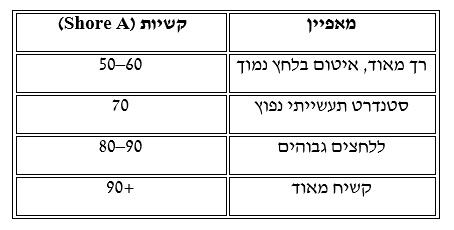

- ערכי קשיות נפוצים באורינגים:
**המידע, הנתונים וההמלצות המופיעים בדף זה ניתנים לצורכי מידע כללי בלבד ואינם מהווים התחייבות, אחריות או הבטחה להתאמת המוצר ליישום מסוים. התאמת המוצר ליישום, לתנאי העבודה ולסביבת השימוש הינה באחריות המשתמש בלבד. מומלץ לבצע בדיקות התאמה ולפנות ליצרן ו/או לספק לקבלת אישור סופי בהתאם לתנאי היישום בפועל.
החברה אינה נושאת באחריות לכל שימוש או הסתמכות על המידע המוצג.
